Anlage 2
Räder und Radsätze
Bezeichnung | Messkreisdurchmesser der Räder | Mindestmaß | Höchstmaß | |
Spurmaß (SR) | >840 840 bis 330 | 1 410 1) 1 415 1) | 1 426 1 426 | |
Abstand der inneren Stirnflächen (AR) | >840 840 bis 330 | 1 357 2) 1 359 2) | 1 363 2) 1 363 2) | |
Radreifen-/ Radkranzbreite (BR) | ≥330 | 130 3) | 133 4) | 145 |
Spurkranzdicke (Sd) 7) | >840 840 bis 330 | 20 | 22 4) | 33 |
27,5 | 33 | |||
Spurkranzhöhe (Sh) | ≥ 760 <760 und ≥630 <630 und ≥330 | 27,5 30 32 | 36 36 36 | |
Dicke des Radreifens in Messkreisebene (Rd) | ≥330 | 25 | 35 5) | --- |
Spurkranzflankenmaß (qR) | ≥330 | 6,5 6) | --- | |
Maße in Millimetern
1) Bei Zwischenradsätzen beträgt das Mindestmaß 1 395 mm.
2) Nennmaß 1 360 mm.
3) 133 mm, wenn Balkengleisbremsen wirksam werden sollen.
4) Fahrzeuge im grenzüberschreitenden Verkehr.
5) Reisezugwagen im grenzüberschreitenden Verkehr
6) Maß zur Beurteilung der Spurkranzflankenabnutzung.
7) Bei speziellen Laufwerken mit “geschwächtem Spurkranz" werden die Werte für die Spurkranzdicke Sd unterschritten.

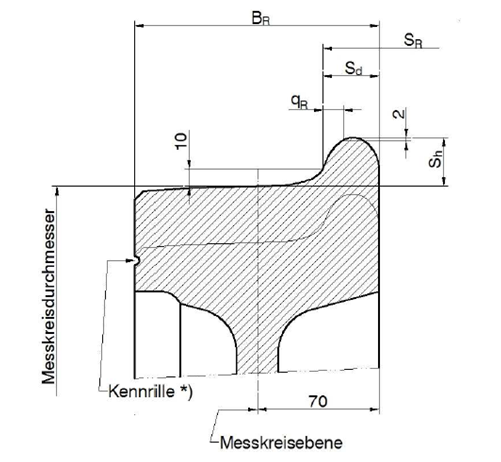

Bild 1: Vollrad (Maße in mm)

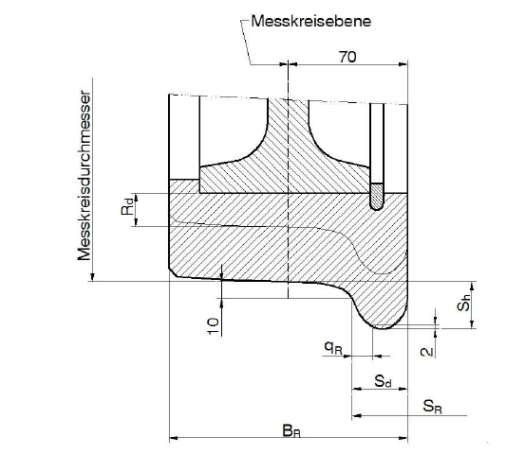

Bild 2: bereiftes Rad (Maße in mm)

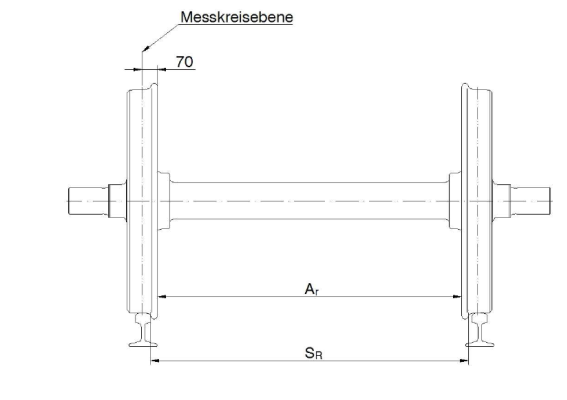

Bild 3: Radsatz (Maße in mm)
Zusatzdokumente: image001, image002, image003
